通過Robo-Met.3D分析復合製造的鈦合金樣品的多孔性情況，對比3D結果和經典的2D體視學方法。經典2D法低估了較大尺寸核心的空隙尺寸和分布情況。使用3D技術能夠測量一定體積內的這種空隙粒子的數量和尺寸。三維結構成像分析對於研究空隙尺寸和分布是一種更好的手段。
2Dvs3D空隙特徵分析
三維材料微觀結構表征能夠直觀體現空隙的諸如尺寸，形狀和分布情況，同時能夠提供材料科學與工程綜合計算模型關鍵性參數。空隙在材料機械性能方面扮演著至關重要的角色，合適的材料性能將可以應用到生物醫學領域，生物醫學應用要求材料具有低硬度和高比表面積；或者應用在特定的航空領域影響材料的疲勞壽命。為了準確的預測材料的機械性質，因此開展對於空隙的尺寸，分布，形貌學研究具有重要意義。
Robo-Met.3D分析
Robo-Met.3D是全自動連續拋磨成像三維3D微結構分析測試系統，采集二維光學結構數據，用於三維重建和分析。復合製造合金材料Ti6AI2Sn4Zr2Mo(Ti6242)樣品，通過電子書能量熔融製造，是從如圖1所示鑄件上剪切的。剪切的樣品尺寸為20mm×20mm×18mm（長寬高），通過傳統金相切片方式進行制備。空隙研究的切片拋光，無須蝕刻，內部特徵核心選擇的厚度為5μm。光學成像是通過Robo-Met.3D耦合ZeissAxiovert倒置顯微鏡進行采集的，使用10倍物鏡，明場照明。共進行70切面，每面16個圖像拼合，而後進行三維結構重建。

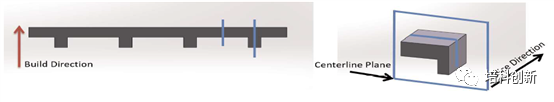

圖1樣品切割指向。
2D成像的圖片每層都是通過4×4圖像拼接而成，然後通過Fiji和ImageJ軟體進行每層之間的關聯。圖2顯示其中一個切面經過拋光處理後的光學成像。為了分析的方便，我們定義5個像素作為閾值進行物體尺寸識別的判斷，物體尺寸低於這個閾值將會被移除，不做記錄。像素的分辨率大約為1.08μm（XY軸）。在3D成像內，單個重建結構的體積像素為1.08×1.08μm×5.5μm（100X放大）。可識別檢測的最小核心為一個體積像素。
圖2樣品Ti62422D原始圖像
圖3Ti6242的二維圖像經過處理後的成像（閾值選擇）
二維和三維成像分析
二元的2D圖分析是通過Fiji/ImageJ打開源文件進行選擇像素強度閾值。所有圖片通過ImageJ進行堆疊和校準，使用Dream.3D和Paraview進行三維圖像重建和可視化處理。圖4位使用Paraview進行三維重建後的效果圖。等效球形直徑（ESD）通過Dream.3D軟體進行輸出。

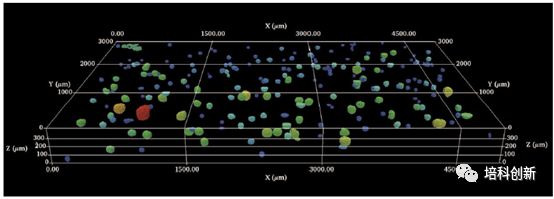

圖4通過Robo-Met.3D三維重建Ti6242樣品測試結果
結果和討論
圖5表示通過每個切片二維ESD和三維法作出的ESD之間差異的散點圖。高亮的對比其中的切片#44和65，顯示出偏差範圍較大，可以看出時下通過單個二維圖評估ESD的弱點。針對其中切片#1，其ESD為37.4μm，通過單個二維圖切面進行分析判斷空隙直徑，低估了較大核心的尺寸數量，並且高估了小尺寸核心的占比，因為這個可能只是單層內小尺寸核心的數量偏多了。對於#44，ESD為43.6μm（接近3D法ESD的43.9），但是對於大核心的空隙數量過於高估，相比較而言3D分析方式更能準確直觀反映真實的空隙等效直徑。
使用Robot-Met.3D直接承攬材料微觀特徵，能夠提供精確的缺陷核心的臨界尺寸，用以預測疲勞壽命，特別是對於復合製造材料方面具有重要的應用意義。
